좁은 보드 + 절연 필수, 똑똑한 엔지니어는 LPS6 Series를 선택합니다.

절연형 DC-DC 컨버터, 설계 현장의 현실

설계를 해본 엔지니어라면 한 번쯤 이런 상황을 겪어봤을 겁니다.

보드 레이아웃은 어느 정도 잡혔는데, 전원 파트를 넣을 공간이 생각보다 빠듯합니다. 절연은 반드시 해야 하고, 입력 전압 범위는 넓어야 하며, 거기에 시스템 신뢰성까지 확보해야 합니다. 이 조건들을 동시에 만족하는 부품을 찾다 보면 결국 어딘가에서 타협하게 됩니다.



"절연은 되는데 너무 크다", "크기는 맞는데 입력 범위가 좁다", "스펙은 괜찮은데 보호 기능이 약하다."

오늘 소개할 Power Plaza LPS6 Series는 바로 그 타협점들을 하나씩 짚어가며 설계된 절연형 DC-DC 컨버터입니다.



---

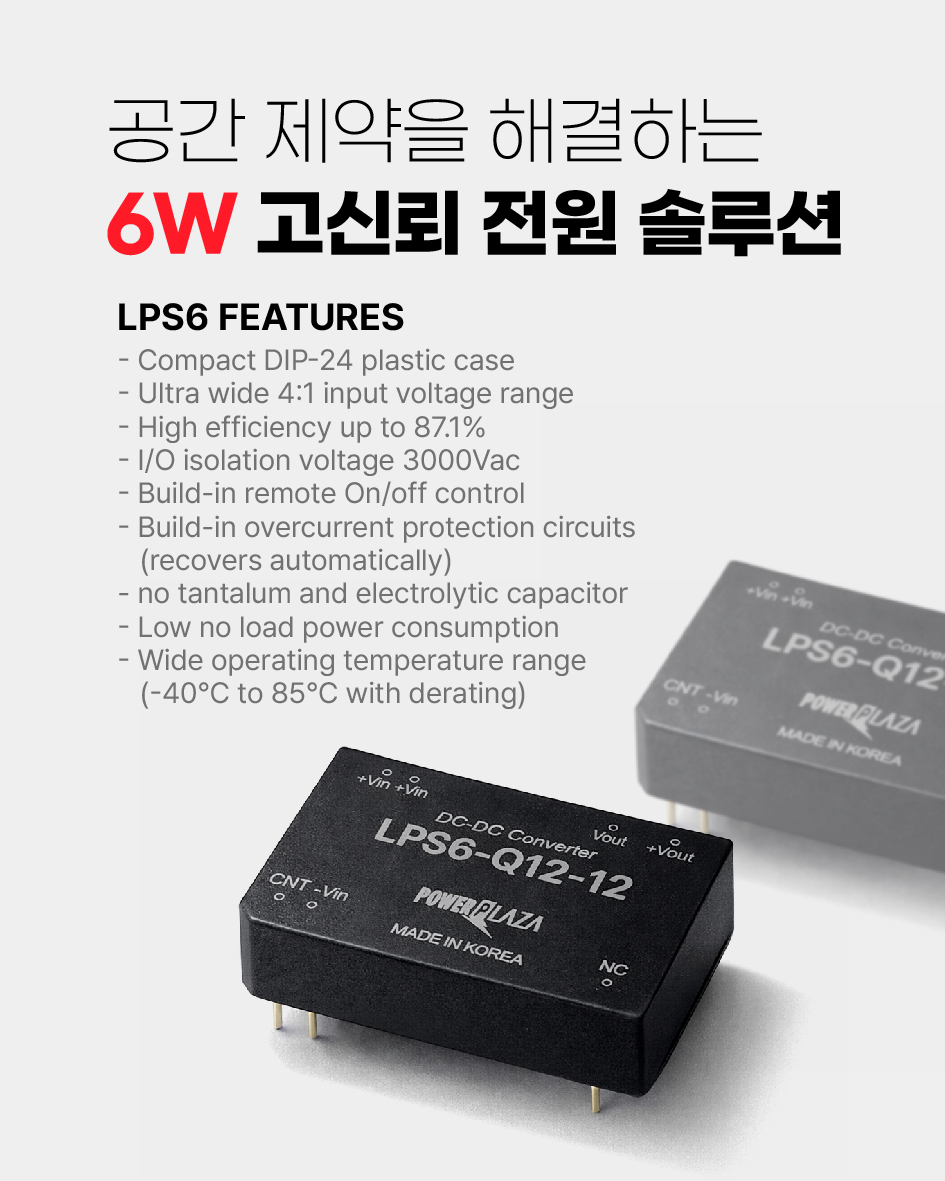

LPS6 Series, 한눈에 보는 핵심 스펙

최대 출력	6W
입력 범위	4:1 Ultra-Wide Input
절연 전압	3000Vac (1분)
높이	7.5mm
패키지	DIP-24 Through-hole
제어	Remote On/Off
보호 기능	OCP / Short Protection (Hiccup, Auto Recovery)
특이사항	Tantalum 및 Electrolytic Capacitor 미사용







"스펙보다 중요한 것은, 설계에서 리스크를 얼마나 줄여 주느냐"

LPS6를 단순히 스펙표로만 보면 비슷한 제품이 많아 보일 수 있습니다. 하지만 설계 현장에서 체감하는 차이는 세부 항목 하나하나에 있습니다.

1. 넓은 입력 범위 — 하나의 시리즈로 대응 가능

LPS6 모델별 입력 전압 범위

LPS6	Q5	4.5V ~ 18V
	Q12	9V ~ 36V
	Q24	18V ~ 72V



4:1 비율의 광대역 입력 덕분에 저전압 시스템부터 산업용 전원 레일까지 동일한 시리즈로 대응할 수 있습니다. 용도마다 별도 부품을 관리하지 않아도 되니, BOM 관리와 재고 운용 측면에서도 실질적인 이점이 생깁니다.



2. 다양한 출력 옵션 — 하나의 모듈이 여러 역할

출력 전압은 3.3V / 5V / 12V / 15V / 24V 를 지원하며, Dual 출력도 가능합니다.

센서 전원, 통신 모듈, 제어보드, 계측보드, 분산전원 설계까지 — 한 시리즈 안에서 다양한 출력 요구를 유연하게 처리할 수 있습니다.



3. 3000Vac 절연 — 최고의 신뢰성

절연 성능은 단순한 스펙 이상의 의미를 갖습니다.

I/O 절연 전압	3000Vac (1분)
Clearance / Creepage	5mm
Isolation Capacitance	50pF



아날로그/디지털 혼합 환경, 노이즈 민감 장비, 통신 인터페이스 등, 이런 시스템에서 절연 성능은 옵션이 아닙니다. 절연이 무너지면 시스템 전체의 신뢰성이 흔들립니다. LPS6는 3000Vac 절연과 50pF의 낮은 절연 커패시턴스로 이 부분을 확실히 잡아줍니다.



4. 31.8 × 20.3 × 7.5mm — 높이 제한에 강하다

31.8mm × 20.3mm × 7.5mm  /  DIP-24 Through-hole



높이가 7.5mm로 제한된 덕분에 공간이 빠듯한 보드에서도 부담 없이 배치할 수 있습니다. Through-hole 구조는 개발 초기 단계나 검증 과정에서 교체와 테스트를 편리하게 해줍니다. 실장이 쉬운 것도 실무에서 작지 않은 장점입니다.



5. 효율과 발열 — 제품의 수명 향상

LPS6 모델별 최대 효율

LPS6	Q5	84.3%
	Q12	87.1%
	Q24	85.3%

효율은 단순히 전력 소모만의 문제가 아닙니다. 효율이 낮으면 발열이 생기고, 발열이 누적되면 주변 부품에 열 스트레스가 가해지며 장기적인 신뢰성이 떨어집니다. 고밀도 보드일수록 이 연결고리가 더 민감하게 작용합니다.



6. 보호 기능 — 예상치 못한 상황에서의 복구력

현장에서 부하 이상이나 단락은 항상 예측 가능한 순간에 오지 않습니다.

• OCP : 105% 이상 과전류 감지 및 보호
• Short Circuit Protection : 단락 상황 즉각 차단
• Hiccup Mode + Auto Recovery : 이상 해소 후 자동 복구

단순 차단으로 끝나지 않고 자동 복구까지 지원하는 것이 실무적으로 중요한 포인트입니다. 장비를 수동으로 리셋해야 하는 상황은 운용 비용과 다운타임으로 직결되기 때문입니다.







어떤 시스템에 적합한가

• Telecom / Datacom 전원
• 계측 및 테스트 장비
• Distributed Power System
• Mixed Analog / Digital 시스템
• 산업용 제어보드
• 절연 보조전원 라인

절연은 필수이고, 공간이 제한적이며 안정적인 동작이 요구되는 환경이라면 LPS시리즈가 정답이 될 수 있습니다.

스펙 하나하나를 따로 보면 비슷한 제품이 있을 수 있습니다. 하지만 이 조건들이 동시에 요구될 때, 보드 설계 단계에서 전원 파트의 반복적인 문제들로 고민하고 계신다면 주저하지 마시고 LPS6 Series를 선택하세요.











#절연형컨버터 #DCDC컨버터 #PowerPlaza #LPS6 #산업용전원 #임베디드설계 #전원설계
