[컨버터 기초] AC-DC 컨버터의 작동 원리

안녕하세요! 파프 지기 인사드립니다.



오늘도 역시 지난 시간에 이은 컨버터 기초 시간으로 AC-DC 컨버터에 대한 이야기를 준비했습니다. DC-DC 컨버터와 형제같은 AC-DC컨버터는 어떤 원리로 작동되는 지 알고 계신가요? 전자기기의 전력을 공급하는 데 꼭 필요한 장치로 원리를 알아둔다면 생활 속 전자기기를 이해하는 데 도움이 된답니다.😊





---



1. AC와 DC란 무엇인가? 그리고 변환이 필요한 이유는?

AC에서 DC로 변환이 필요한 이유를 알기 위해선 우선 AC와 DC가 무엇인지 아는게 중요합니다.



​

① AC와 DC란 무엇인가?

- AC(Alternating Current): 교류라 불리며 전류가 시간에 따라 방향이 주기적으로 바뀌는 전류를 말합니다. 위↗아래↘위↗아래↘ 아시겠죠?^-^ 일반적으로 가정에서 사용하는 전원(220V)이 이에 해당합니다.



-DC (Direct Current): 영문명 그대로 직류라고 불리며, 전류가 한 방향으로 일정하게 흐르는 전류를 말합니다. 주로 배터리를 사용하는 기기에서 볼 수 있는데 그래프 상에서 수평선→으로 표현됩니다.



② 왜 AC를 DC로 바꿔야 하나요?

우리 집의 콘센트에서 나오는 전원은 대부분 AC 전류지만 스마트폰, 컴퓨터 같은 전자기기는 DC 전류로 작동합니다. 따라서 AC를 DC로 바꿔주는 장치가 필요하죠. 바로 이 역할을 하는 것이 AC-DC 컨버터입니다.



*스마트폰 충전기: 220V AC를 스마트폰에 맞는 5V DC로 변환.

*컴퓨터 파워 서플라이: 220V AC를 메인보드, 그래픽카드 등에 필요한 다양한 DC 전압(12V, 5V, 3.3V 등)으로 변환.





---



2. AC-DC 컨버터의 작동 원리는?

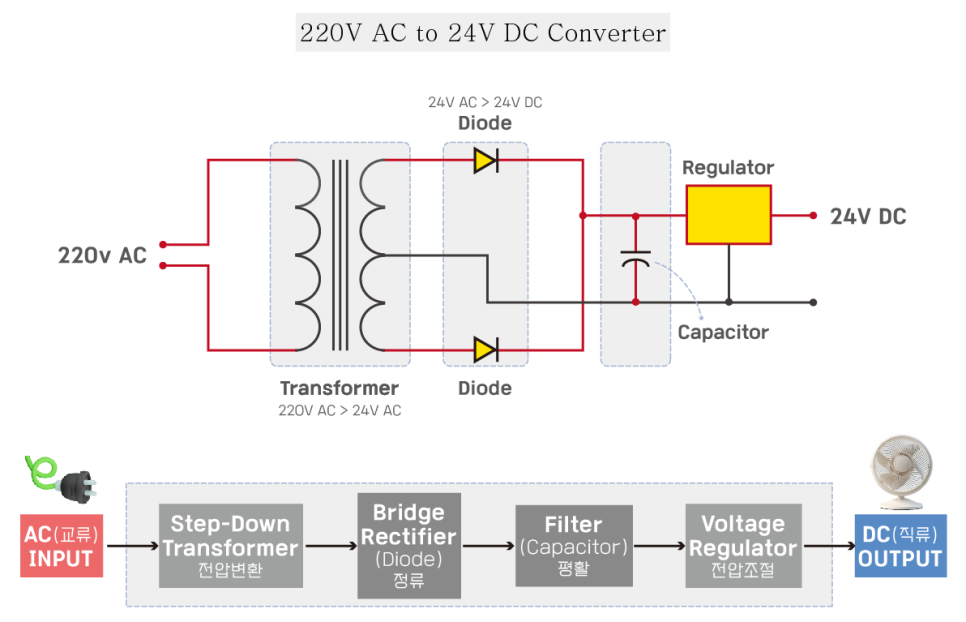

AC-DC 컨버터는 총 4단계 과정을 통해 AC를 DC로 변환하게 되는데요, 예를들어 우리가 사용하는 220V를 24V DC로 변환한다면 아래와 같은 과정을 거치게 됩니다.



① Step-Down Transformer 변환

트랜스포머를 이용해 입력된 고전압 AC(220V)를 낮은 전압 AC(5V, 12V, 24V 등)로 변환합니다.

② Bridge Rectifier 정류

다이오드 부품을 이용해 AC를 DC로 바꿉니다. *정류단계는 2개의 다이오드가 들어가는 하프 브리지와 4개의 다이오드가 들어가는 풀 브릿지로 나눌 수 있어요:)

③ Filter 평활

다이오드로 정류된 전류에는 여전히 파동이 남아 있습니다. 필터역활을 하는 캐패시터를 사용해 전압을 부드럽게 만들어 일정한 직류로 변환합니다.

④ Voltage Regulator 전압조절

레귤레이터를 사용해 출력 전압을 안정적으로 유지하고 과전류, 과전압으로부터 장치를 보호합니다. *이 과정은 생략되기도 합니다:)





---



3. AC-DC 컨버터의 시작

이쯤 되면 컨버터가 왜 생겨났는지 궁금하지 않으신가요? 너무 궁금해서 지기가 찾아봤습니다:)



AC-DC 컨버터의 역사는 20세기 초 전기 및 전송 시스템의 발전과 밀접한 관련이 있습니다. 누구나 한 번쯤 이름을 들어봤을 법한 두 사람에 의해 시작되었는데요, 바로 니콜라 테슬라와 토머스 에디슨입니다. 두 사람 사이에서 벌어진 전류전쟁이 그 중심에 있습니다.



직류(DC) 와 교류(AC) 중 어떤 것을 전기 시스템 표준으로 할 것인지에 관한 논쟁이 있었고 테슬라는 AC의 효율성을, 에디슨은 DC가 더 안전하다고 주장했죠.





니콜라 테슬라(왼쪽)와 토마스 에디슨. 출처 위키피디아





결국, 변압기만으로 전압의 높낮이를 조절할 수 있어 장거리 전송에 매우 유리한 테슬라의 AC가 전력 전송의 표준이 되면서 DC는 소규모 애플리케이션으로 밀려나게 됩니다.



1920~30년대 초창기 다이오드와 트랜지스터가 개발되며 AC-DC 변환 기술이 본격화되었고, 1960년대 이후 실리콘 반도체 기술의 발전으로 작고 효율적인 AC-DC 컨버터가 등장하기 시작합니다.







파워프라자 AC-DC 컨버터 제품



결론 적으로 AC-DC컨버터는 AC와 DC의 근본적인 차이를 극복하기 위한 장치입니다. 전력망(AC)과 전자기기(DC) 간의 호환성과 전자기기의 안정적이고 효율적인 작동을 지원하기 위한, AC-DC 컨버터는 현대 전기 시스템에서 필수적인 변환 장치로 자리 잡게 되었습니다.





---





한눈에 알아보는, AC와 DC의 차이

구분	AC (교류)	DC (직류)
전류의 방향	전류가 주기적으로 방향을 바꿈 (양극 ↔ 음극)	전류가 한 방향으로만 흐름 (양극 → 음극)
전압의 변화	위, 아래 사인파 형태로 변화 (주기적 +와 -)	일정한 값으로 유지됨 (일정한 + 또는 - 전압)
장점	장거리 전송에 유리 (전압을 쉽게 변환 가능)	민감한 전자기기에 적합 (안정적이고 일정한 전압 제공)
단점	전압 변화로 전자기기에는 직접 사용 어려움	장거리 전송 시 전압 손실이 큼
사용 예시	전력망, 가전제품 (AC 전원 사용)	배터리, 전자기기 (스마트폰, 노트북 등)



한눈에 알아보는, AC-DC 컨버터와 DC-DC 컨버터의 차이

구분	AC-DC 컨버터	DC-DC 컨버터
역할	교류(AC)를 직류(DC)로 변환	직류(DC)의 전압이나 전류를 변환
입력 전원	AC (예: 전력망의 220V 교류 전압)	DC (예: 보조 배터리)
출력 전원	DC (예: 12V, 5V 등 전자기기에 필요한 직류 전압)	DC (예: 3.3V, 5V, 12V 등 다양한 DC 전압)
주요 사용처	스마트폰 충전기, PC 전원 공급 장치, LED 조명 등	전기차, 휴대용 전자기기 등
주요 부품	다이오드, 캐패시터, 전압 레귤레이터	스위칭 레귤레이터, 인덕터, 캐패시터





---
